Piawaian Industri Permukaan Pepejal Cina

Pada masa ini, piawaian industri lazim untuk industri permukaan pepejal China ialah "JC/T 908-2013 Artificial Stone" di bawah Industri Bahan Binaan Republik Rakyat China. Dalam artikel ini, kami membentangkan petikan yang berkaitan dengan piawaian untuk bahan permukaan pepejal batu tiruan.

1.Terminologi dan Definisi

· Bahan Permukaan Pepejal Batu Tiruan:

Batu tiruan, juga dikenali sebagai bahan komposit polimer tinggi yang dipenuhi mineral, terutamanya terdiri daripada metil metakrilat (MMA, biasanya dikenali sebagai akrilik) atau resin poliester tak tepu (UPR) sebagai matriks. Ia terutamanya terdiri daripada aluminium hidroksida sebagai pengisi, bersama-sama dengan pigmen dan bahan tambahan lain. Ia dibuat melalui proses penuangan, pengacuan vakum, atau pengacuan mampatan. Bahan ini biasanya dirujuk sebagai permukaan pepejal.

Nota: Bahan komposit ini tidak berliang dan homogen sepanjang ketebalannya. Ia boleh dihasilkan menjadi permukaan berterusan yang lancar, dan penampilannya boleh dipulihkan kepada keadaan asalnya melalui penyelenggaraan dan pengubahsuaian.

2. Pengelasan, Spesifikasi dan Gred Produk

· Klasifikasi Permukaan Pepejal:

Batu buatan terutamanya terdiri daripada aluminium hidroksida sebagai pengisi utama dikategorikan kepada dua jenis berdasarkan resin matriks:

1）Jenis Akrilik: Bahan permukaan pepejal dengan polimetil metakrilat (PMMA) sebagai resin matriks (jenis akrilik, dikodkan sebagai PMMA).

2）Poliester Tak Tepu (termasuk resin ester vinil, dsb.) Jenis: Bahan permukaan pepejal dengan resin poliester tak tepu (UPR) sebagai resin matriks (jenis tak tepu, dikodkan sebagai UPR).

· Spesifikasi:

Helaian dikategorikan kepada tiga bentuk saiz standard berdasarkan dimensinya (panjang X lebar) X ketebalan, diukur dalam milimeter:

Jenis I: (2440X760) X 12.0;

Jenis II: (2440X750) X 6.0;

Jenis HI: (3050X760) X 12.0.

Nota: Dimensi dan saiz ketebalan lain mungkin dipersetujui oleh kedua-dua pembekal dan pembeli, dan saiz tersuai ini secara rasmi dilabelkan sebagai Jenis IV.

·Gred:

Produk dikelaskan kepada dua gred berdasarkan kekerasan Barcol dan impak bola jatuh: Gred Premium A dan Gred B Berkelayakan.

3 Bahan

· Pengisi atau Pigmen:

Pengisi atau pigmen yang digunakan dalam batu tiruan mestilah bahan yang sesuai yang memenuhi keperluan prestasi piawaian ini.

· Resin Permukaan Pepejal:

Polimetil metakrilat (PMMA) dan/atau resin poliester tak tepu (termasuk resin ester vinil, dsb.) yang digunakan dalam batu tiruan mestilah bahan yang sesuai yang memenuhi keperluan prestasi piawaian ini.

Keperluan khusus untuk bahan permukaan pepejal, batu kuarza, dan batu granit disediakan dalam Jadual.

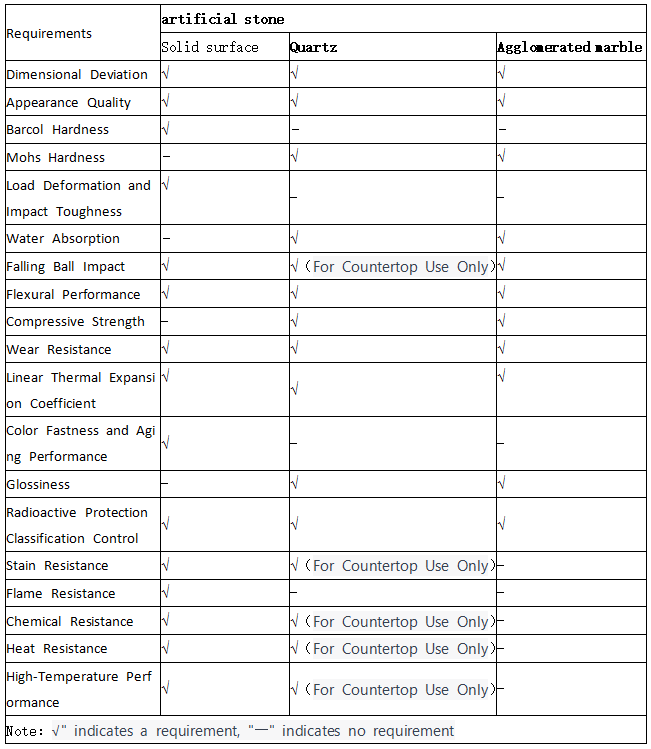

Jadual 1: Keperluan untuk Batu Tiruan.

4.Sisihan Dimensi

·Nilai yang dibenarkan untuk sisihan panjang dan lebar adalah dalam lingkungan 0% hingga 0.3% daripada dimensi yang ditentukan.

·Nilai yang dibenarkan untuk sisihan ketebalan adalah seperti berikut: untuk ketebalan lebih daripada 6 mm, tidak melebihi ±0.3 mm; untuk ketebalan tidak melebihi 6 mm, tidak melebihi ±0.2 mm.

·Untuk produk lain, sisihan ketebalan yang dibenarkan tidak boleh melebihi ±3% daripada ketebalan yang ditentukan.

·Sisihan pepenjuru: Perbezaan maksimum dalam ukuran pepenjuru pada helaian yang sama tidak boleh melebihi 5 mm.

·Kerataan: Untuk jenis I dan Ⅲ, sisihan tidak boleh melebihi 0.5 mm; untuk jenis II, ia tidak boleh melebihi 0.3 mm.

·Untuk produk ketebalan lain, toleransi kerataan tidak boleh melebihi 5% daripada ketebalan yang ditentukan.

·Ketidaklurusan tepi: Ketidaklurusan tepi kepingan hendaklah tidak melebihi L 5 mm/n.

5 Kekerasan Barcol

Untuk bahan permukaan pepejal jenis PMMA: Gred A hendaklah tidak kurang daripada 65, Gred B hendaklah tidak kurang daripada 60.

Untuk bahan permukaan pepejal jenis UPR: Gred A hendaklah tidak kurang daripada 60, Gred B hendaklah tidak kurang daripada 55.

6. Ubah Bentuk Beban dan Keliatan Kesan

Untuk bahan permukaan pepejal jenis HI, nilai pesongan baki maksimum tidak boleh melebihi 0.25 mm, dan tidak sepatutnya terdapat retakan permukaan selepas ujian.

Untuk kepingan Jenis II dan Jenis IV dengan ketebalan kurang daripada 12.0 mm, prestasi ini tidak diperlukan.

Keliatan kesan bahan permukaan pepejal hendaklah tidak kurang daripada 4.0 kJ/m2.

7 Kesan Bola Jatuh

Bebola keluli 450g hendaklah hentam pada ketinggian tidak kurang daripada 2000 mm untuk Gred A dan tidak kurang daripada 1200 mm untuk Gred B tanpa merosakkan sampel.

8 Prestasi Lentur

Kekuatan lenturan bahan permukaan pepejal hendaklah tidak kurang daripada 40 MPa, dan modulus keanjalan lentur hendaklah tidak kurang daripada 6.5 GPa.

9 Rintangan Haus

Rintangan haus bahan permukaan pepejal hendaklah diuji mengikut peruntukan GB/T 17657-1999, menggunakan kain ampelas P120#, berat 500g dan 500 pusingan. Ia tidak boleh melebihi 0.6 g.

10 Pekali Pengembangan

Pekali linear pengembangan bahan permukaan pepejal tidak boleh melebihi 5.0x10-5℃-1.

11 Kelajuan Warna dan Prestasi Penuaan

Jika dibandingkan dengan sampel kawalan, sampel bahan permukaan pepejal tidak seharusnya menunjukkan sebarang keretakan, rekahan, buih atau perubahan dalam tekstur permukaan. Perbezaan warna antara sampel dan sampel kawalan tidak boleh melebihi 2 unit CIE.

12 Kawalan Klasifikasi Perlindungan Radioaktif

Keradioaktifan batu tiruan hendaklah mematuhi keperluan Kelas A seperti yang dinyatakan dalam GB 6566.

13 Rintangan Noda

Jumlah nilai rintangan kotoran untuk sampel bahan permukaan pepejal tidak boleh melebihi 64, dan kedalaman maksimum kotoran tidak boleh melebihi 0.12 mm.

14 Tahan Api

Pembakaran rokok: Bahan permukaan pepejal tidak boleh menunjukkan pembakaran nyalaan terbuka atau membara semasa bersentuhan dengan rokok atau selepas itu. Sebarang bentuk kerosakan seharusnya tidak menjejaskan kebolehgunaan produk dan boleh dipulihkan kepada keadaan asal menggunakan agen pelelas dan penggilap.

Prestasi kalis api: Prestasi kalis api bahan permukaan pepejal hendaklah dinilai oleh indeks oksigen, dan ia tidak boleh kurang daripada 40.

15 Rintangan Kimia

Sampel ujian bahan permukaan pepejal seharusnya tidak menunjukkan kerosakan yang ketara apabila bersentuhan dengan cuka, detergen, asid sitrik (10% mengikut jisim), dll. Kerosakan kecil boleh dikeluarkan dengan kertas pasir 600-grit, dan tahap kerosakan tidak boleh menjejaskan kebolehgunaan helaian dan boleh dipulihkan dengan mudah kepada keadaan asal.

16 Prestasi Suhu Tinggi

Sampel ujian bahan permukaan pepejal seharusnya tidak menunjukkan kesan ketara seperti keretakan, rekahan atau menggelegak selepas 20 minit bersentuhan dengan objek suhu tinggi 180°C. Kecacatan permukaan boleh digilap untuk memulihkannya kepada keadaan asal tanpa menjejaskan kebolehgunaan helaian. Semasa timbang tara, perbezaan warna antara sampel yang dibaiki dan sampel sebelum ujian tidak boleh melebihi 2 unit CIE.

• Tahun ditubuhkan
  --
• jenis perniagaan
  --
• Negara / rantau
  --
• Industri Utama
  --
• produk utama
  --
• Person Undang-undang Enterprise
  --
• Jumlah pekerja
  --
• Nilai output tahunan.
  --
• Pasaran eksport
  --
• Pelanggan bekerjasama
  --
